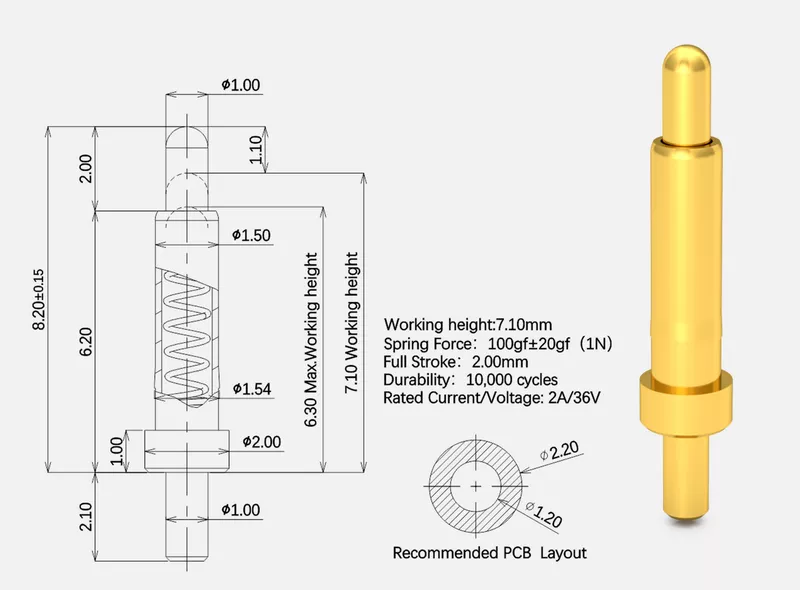

插件型弹簧针Pogo Pin

材料与零件组成

插件Pogo Pins是Pogo Pin连接器的一种分类，基于斜面结构设计制造的一种内置弹簧连接器，通常是由Plunger、spring和Body三个核心零件组成，其特点是自带焊脚，精准定位，焊接强度高（与PCB电路板焊接更牢固），电阻很低，连接稳定可靠，长寿命，更耐用。

三种内部结构

插件Pogo Pins常用的内部结构有三种，即Plunger斜面结构、Plunger斜面+钢珠结构和Plunger内孔斜面结构。

内部结构电流路径

接触力与接触电阻是稳定可靠连接的核心因素，而接触力和接触电阻之间存在着直接的关系，增加接触力能有效降低接触电阻。因此，实现稳定的接触力和接触电阻是建立可靠连接的关键。

斜面与弹簧在工作时，产生的侧向力被转化为接触力，让镀金针头与针管内壁保持稳定的接触，从而得到稳定且极低的接触电阻，确保稳定可靠的连接。

真空盲孔电镀技术

真空盲孔电镀技术以其卓越的性能而著称，能够精确地在极细盲孔内外镀上一层黄金。这种先进的电镀工艺不仅确保了金属表面的整体美观，还具有出色的耐腐蚀和抗磨损性能。每一处细节，无论是孔的内部还是外部，都呈现出金黄光亮的色泽，且不会出现脱皮或掉金的问题。这一技术的精准和稳定性保证了电镀层的持久和耐用，满足各种严苛的应用需求。

极低且稳定的接触电阻

成熟的设计、高精度加工与先进的真空盲孔电镀技术相结合，实现了极低且稳定的接触电阻。
